低压连续输送泵
简要说明:
JT.G系列低压连续输送泵,为旋转供料的叶轮结构,密封性由精磨加工保证,输送时常以罗茨风机为动力气源,输送流速与浓度较低,对管道冲击和磨损较小,属于低压稀相气力输送系统。该系统结构简单、运行可靠、安装空间较小且无阀门频繁动作、系统具备造价和运行、维护费用低等特点,是短距离连续输送的理想设备。

网址:http://www.hnjiutuo.com/
当前位置:首页  >  产品中心  >  粉体气力输送  >  低压连续输送泵
产品亮点

低压连续输送泵 --技术咨询:189 7586 1596


产品概述

    JT.G系列低压连续输送泵,为旋转供料的叶轮结构,密封性由精磨加工保证,输送时常以罗茨风机为动力气源,输送流速与浓度较低,对管道冲击和磨损较小,属于低压稀相气力输送系统。该系统结构简单、运行可靠、安装空间较小且无阀门频繁动作、系统具备造价和运行、维护费用低等特点,是短距离连续输送的理想设备。


结构特点

    JT.G系列低压连续输送泵,是利用高速射流、粉体流化与气力压差三者相接合的气力输送系统。其核心部件壳体与叶轮均为精磨后表面镀铬处理。叶轮为八至十片T形状防串气设计,有效的降低了输送时反串气流对下料的影响。机翼形环式喷嘴在提高射流速度的同时所产生的紊流对下落的粉体起到了良好的流化效果。整个系统操作简单、下料均匀、流化良好、反气量少,输送极为平稳。该系统工艺综合优势明显,技术含量优于国内同行业。


输送原理

    JT.G系列低压连续输送泵,是以罗茨风机为动力气源,利用气力压差原理与现代气固两相流理论相结合而设计的新型输送设备。粉体在重力作用下经卸料口落入电动锁气器的轮格内,锁气器通过均匀转动将粉体定时、定量进入混合室,机翼形环式喷嘴所产生的高速气流和紊流将混合后的粉体推入加速室,并在气力压差的作用下沿管道输送至终端料仓内。灰、气混合物在重力作用下进行分离,粉体落入料仓底部,空气经除尘设备排入大气。


应用范围

    JT.G系列低压连续输送泵,因采用叶轮式旋转供料,并以低压罗茨风机作为动力气源。因此系统只适应于较近距离的连续输送。输送当量距离≤300m,垂直高度≤30m,堆比重≤2.0t/m3,粉体细度≤20目,含水率≤3%(以抓紧后松手,自由落体时不成团为基准),粉体瞬时温度≤280℃。(以上数据匀取设备极限仅作为选型参考)

输送工艺

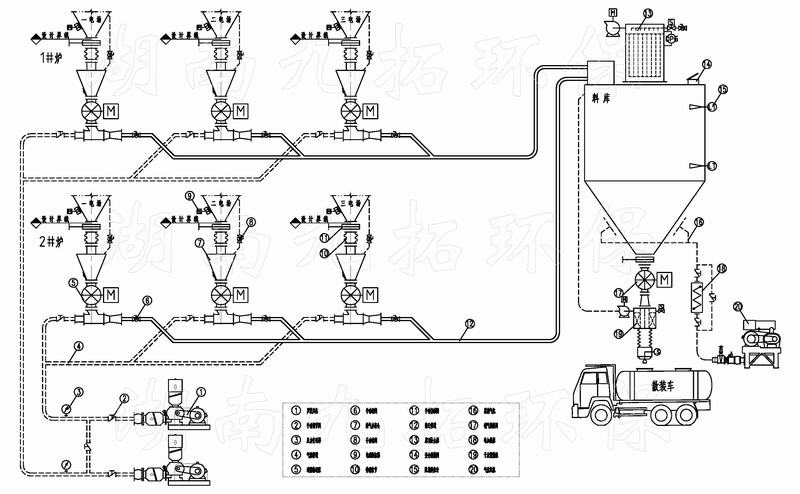

    多灰斗输送工艺图一:

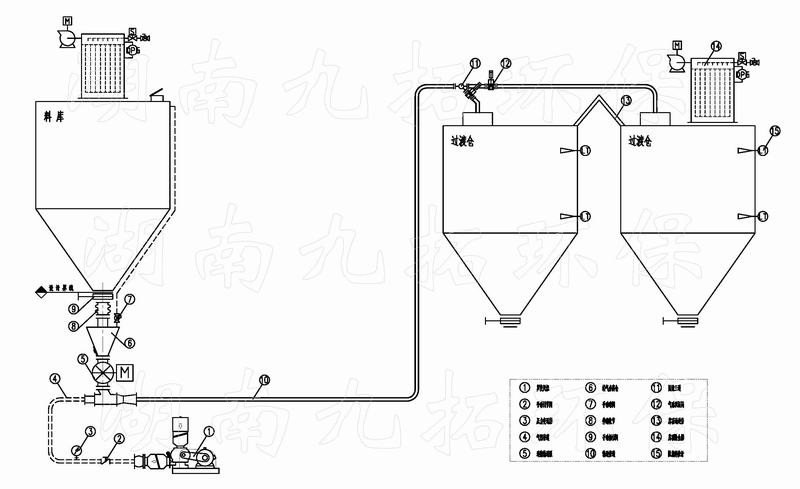

    转库输送工艺图二:

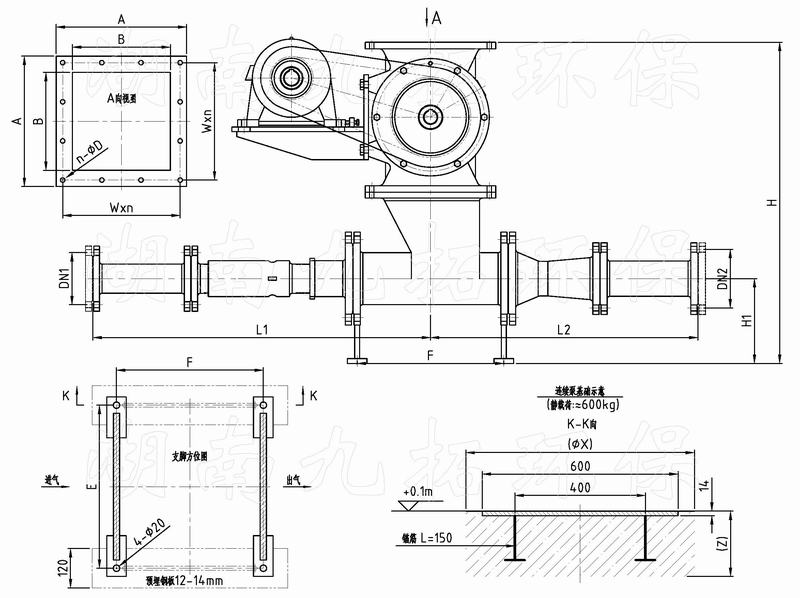

  n 输送泵外形图

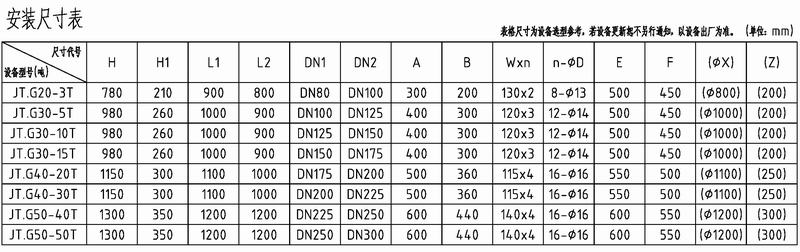

  n 安装尺寸

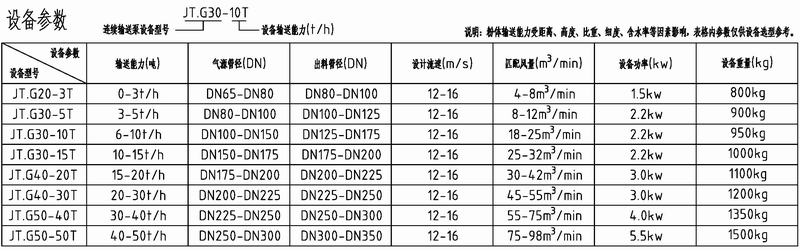

  n 输送泵参数表

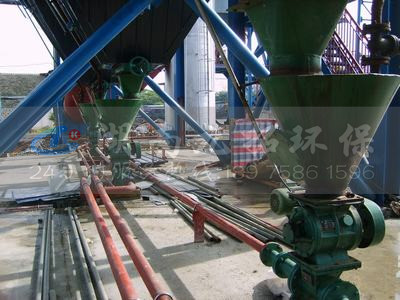

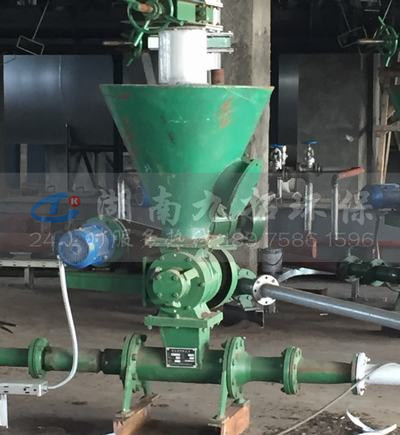

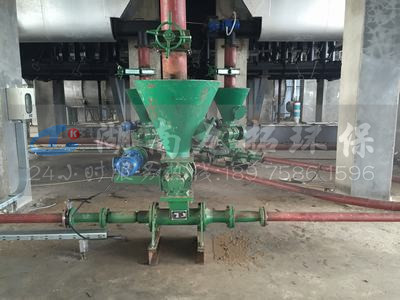

  n 连续输送泵工程案例

连续泵01(水印).jpg  连续泵02(水印).jpg

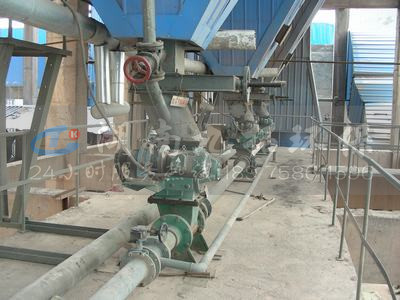

连续泵03(水印).jpg  连续泵04(水印).jpg

连续泵05(水印).jpg  连续泵06(水印).jpg

连续泵07(水印).jpg  连续泵08(水印).jpg
