浓相中引式仓泵
简要说明:
JT.Z中引式仓泵,是集上引式多层涡流沸腾式流化和下引式可调喷射浓度等优点而开发的一种新型气力输送泵。主要用于输送磨削性较强、流动性较差,且带粘连性等特点的粉体。

网址:http://www.hnjiutuo.com/
当前位置:首页  >  产品中心  >  粉体气力输送  >  浓相中引式仓泵
产品亮点

浓相中引式仓泵                                                --技术咨询:189 7586 1596

  n 产品概述

    JT.Z中引式仓泵,是集上引式多层涡流沸腾式流化和下引式可调喷射浓度等优点而开发的一种新型气力输送泵。主要用于输送磨削性较强、流动性较差,且带粘连性等特点的粉体。

  n 结构特点

    JT.Z中引式仓泵,结合国内外先进的输送技术,不断优化泵体结构形式和泵内流化效果。通过对伞形流化盘的重新设计,将单层气化板(布)改为多层涡流沸腾式气化,使泵内粉体流化更加均匀,输送更为稳定。仓泵具有灰气比高、出力大、低流速、磨损小等优点,是解决输送高磨损、大出力、密相输送磨损性大的物料(例如锅炉飞灰)的理想方案。相比其他输送系统具备更高浓度、更低流速等特点。

  n 输送原理

    JT.Z中引式仓泵,输送同样分为三个过程,泵体进料、流化输送、吹扫清管。在首次输送时,开启直拉式排气阀。排空泵内余气后打开进料阀,以料位优先时间滞后的模式感应料满后关闭进料阀与排气阀,等待输送。在符合输送条件的情况下,压缩空气优先进入泵底伞形流化盘,对泵内粉体进行充分流化。1.5秒后开启可调喷射阀推动流化后的粉体进入输送管。待泵压降至空泵运行压力时,根据输送管长短再延时吹扫以清空管内余粉。清空后关闭可调喷射阀,2秒后关闭流化阀。终端料仓通过除尘装置使料气分离,将洁净的空气排入大气。

  n 应用范围

    JT.Z中引式仓泵,适应于磨削性较强、流动性差,且带粘性等特点的粉料,可实现多泵串联共管输送等工况。输送当量距离≤1500m,垂直高度≤50m,堆比重≤7.0t/m3,粉体细度≤5mm,含水率≤3%(以抓紧后松手,自由落体时不成团为基准),粉体瞬时温度≤200℃。(以上数据匀取设备极限仅作为选型参考)

  n 输送工艺

    多灰斗串泵输送一:



    多灰斗并泵输送二:


  n 仓泵外形图

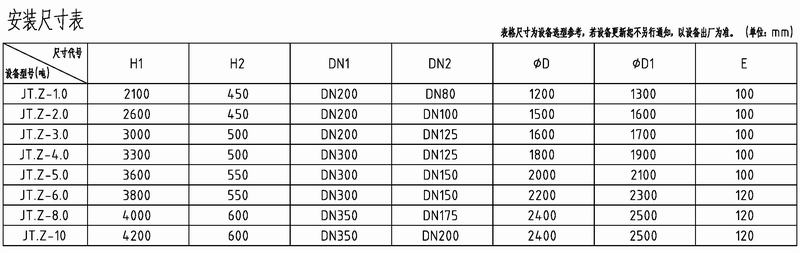

  n 泵体安装尺寸

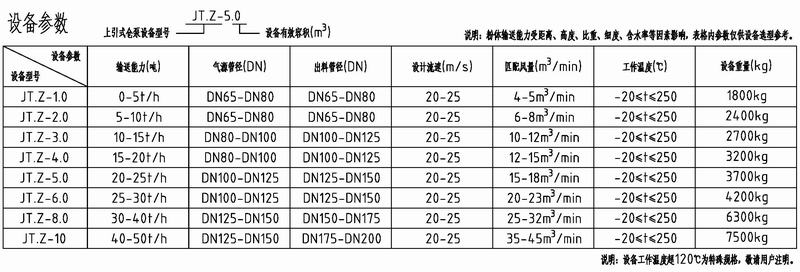

  n 中引式泵参数表

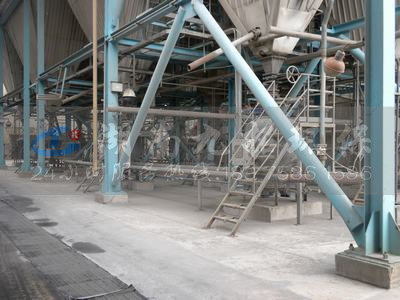

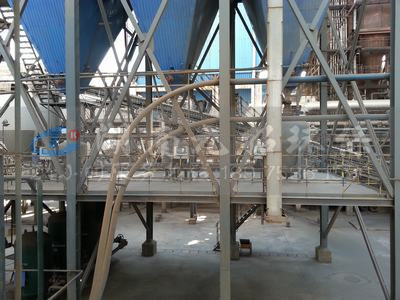

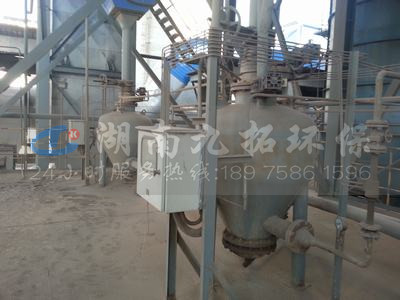

  n 中引式仓泵工程案例

中引仓泵1(水印).jpg  中引仓泵2(水印).jpg

中引仓泵3(水印).jpg  中引仓泵4(水印).jpg

中引仓泵5(水印).jpg  中引仓泵6(水印).jpg

中引仓泵7(水印).jpg  中引仓泵8(水印).jpg
