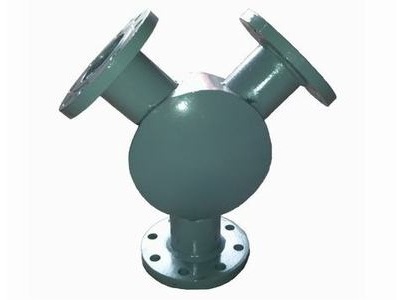

圆盘分流器

    产品概述：

    圆盘分流器也称圆盘三通，在水泥及生料的气力输送系统中，作为管道弯头的代用件，以其制作简单、安装方便、耐用性能好等优点。在大中型水泥厂的气力输送中应用日益广泛。在气力输送系统中，普通弯头是磨损快的部件。当料气混合物流过转弯处，受惯性力的作用，冲刷紧贴弯头的外侧面，使此处很快被磨穿，降低了使用寿命。

    料气混合物在圆形弯头内的流动则与普通弯头不同。从进口管流入圆盘的流体，首先速度锐减3～5倍(因截面积增大3～5倍)。其次，气流进入圆盘弯头内很难直接冲刷到圆盘的内表面，而是与圆盘的涡旋发生摩擦及物质和能量的交换。因此流体对圆盘的直接磨损被缓冲而削弱，对圆盘直接磨损的是圆盘的涡旋。而涡旋的旋速较低又集中在进、出口管与圆盘的交接部位。这里成为圆盘弯头先被磨穿的地方。即使如此，圆盘三通在不加固的情况下，其使用寿命也比普通弯头长3～5倍，使用期可达十年以上(输送水泥)。若对进出管与圆盘对接处的工作面加固焊接，则使用周期更长。---技术咨询:189 7586 1596

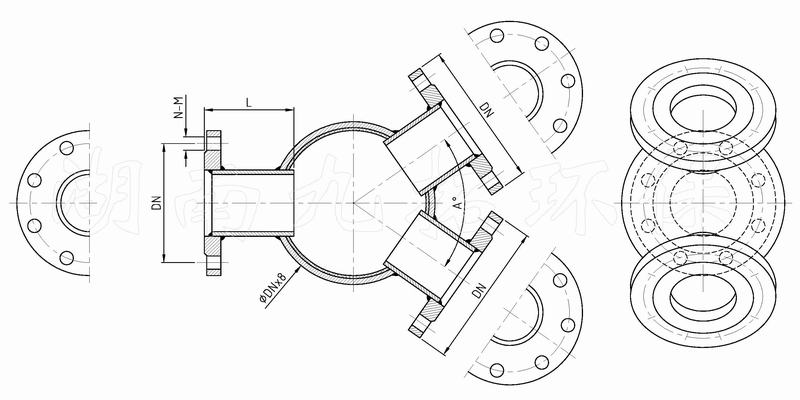

    JST-SD200安装尺寸：

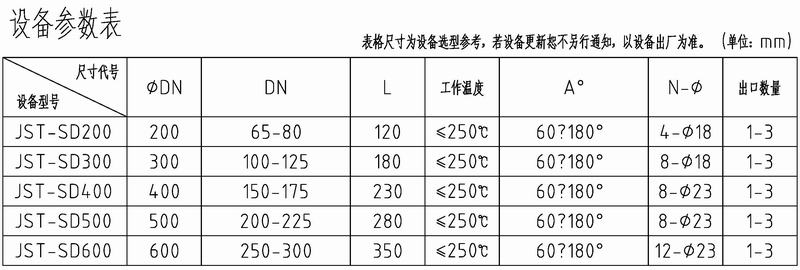

    JST-SD200设备参数：
