库底薄型插板阀
简要说明:
薄型插板阀又称手动刀型闸阀,它是闸板与阀座始终紧密接触密封的阀门,具有结构简单紧凑、设计合理、密封可靠、操作轻便灵活、体积小、通道流畅、阻力小、易安装、易拆卸等优点,薄型插板阀可水平安装或是垂直安装,具有防磨损和自动补偿功能寿命长等特点。

网址:http://www.hnjiutuo.com/
当前位置:首页  >  产品中心  >  自控系统集成  >  库底薄型插板阀
产品亮点

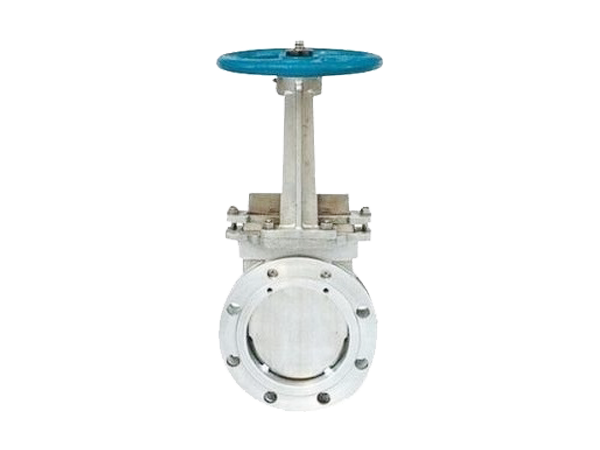

库底薄型插板阀

    产品概述:

    薄型插板阀称手动刀型闸阀,它是闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,其密封结构可以分软密封、硬密封结构。插板阀主要用于城市水厂、污水厂的水过滤工艺中,如翻板阀型滤池、闭池反冲洗滤池、气水反冲洗滤池、以及曝气生物滤池和其他类似工艺。插板阀用于滤池反冲洗排水用的排水阀体开关呈00~900翻转。

    手动插板阀经常与卸料装置或是料仓配套使用的直径与卸料器进料口配套,采用法兰连接安装简易,进出料口有方形和圆形两种,根据口径的大小有几十种规格,广泛应用于冶金、碳素、化工、建材等行业。具有结构简单紧凑、设计合理、密封可靠、操作轻便灵活、体积小、通道流畅、阻力小、易安装、易拆卸等优点,薄型插板阀可水平安装或是垂直安装,具有防磨损和自动补偿功能寿命长等特点。在正常的使用过程中各传动部位应定期检查,加润滑油做好维护。

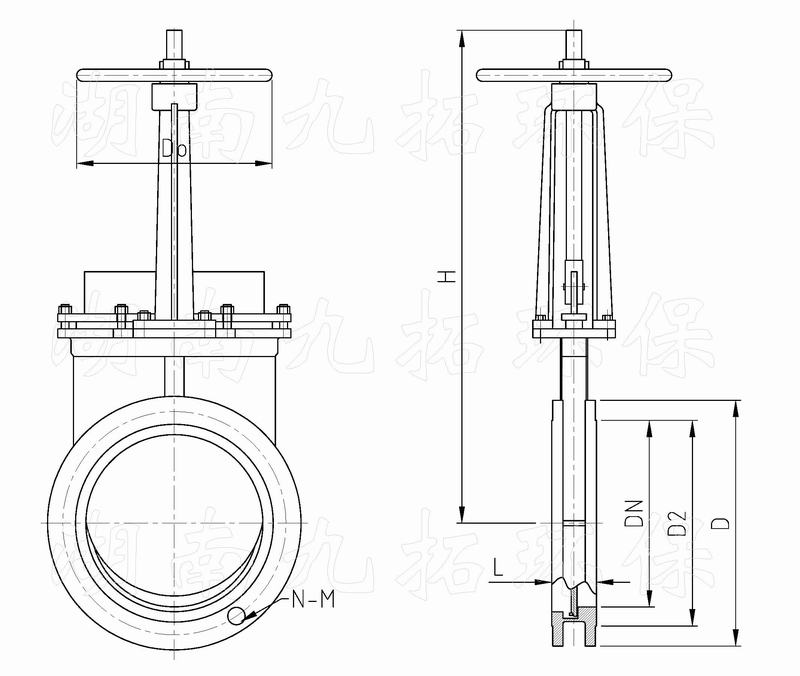

    手动插板阀的安装尺寸:

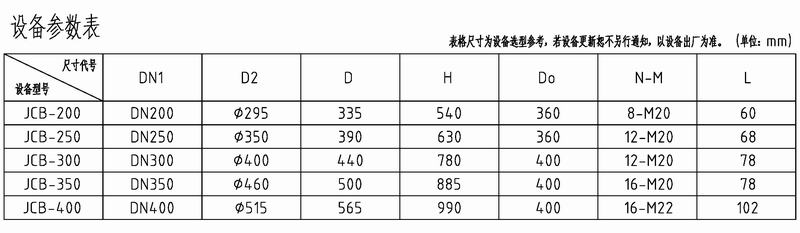

    手动插板阀的设备参数:
