低压螺旋输送泵
简要说明:
JT.L螺旋输送泵,以罗茨风机(或减压后的压缩空气)作为动力气源,通过出料口档板的配重调节和变距螺旋高速旋转实现锁气。锁气性能高于连续输送泵,适合磨削性低且不粘连、不怕挤压的粉料。输送时浓度较低,磨损较小,属于稀相气力输送系统。该系统结构简单、运行可靠、无阀门频繁动作,是近距离连续输送的理想设备。

网址:http://www.hnjiutuo.com/
当前位置:首页  >  产品中心  >  粉体气力输送  >  低压螺旋输送泵
产品亮点

低压螺旋输送泵                                                --技术咨询:189 7586 1596


  产品概述

    JT.L螺旋输送泵,以罗茨风机(或减压后的压缩空气)作为动力气源,通过出料口档板的配重调节和变距螺旋高速旋转实现锁气。锁气性能高于连续输送泵,适合磨削性低且不粘连、不怕挤压的粉料。输送时浓度较低,磨损较小,属于稀相气力输送系统。该系统结构简单、运行可靠、无阀门频繁动作,是近距离连续输送的理想设备。

  结构特点

    JT.L螺旋输送泵,出料口螺距小于进料口螺距1/3左右,当螺旋高速旋转时,粉体不断向前推动同时被挤紧。螺旋输送泵借助配重挡板,螺距与套筒的间隙来实现密封锁气,因此对材质选择有较高的要求,为延长螺旋泵使用寿命,关键部件均采用特殊耐磨材料加工。轴承部位除进行气密封外,还采用独特的迷宫槽设计。

  n 输送原理

    JT.L螺旋输送泵,粉体在重力作用下落入螺旋泵的混合室,,高速旋转的变距螺旋将粉体逐步向前推动并挤紧、压实,形成密实的料栓。挤紧后的料栓在后续粉体的推动下,推开重力挡板并成自由落体状进入混合室。喷嘴所产生的高速气流和均化后的粉体推入输送管道,并在气力压差的作用下沿管道输送至目的料仓。灰、气混合物在重力作用下进行分离,粉体落入仓底,空气经除尘设备排入大气。

  n 应用范围

    JT.L螺旋输送泵,锁气性能远高于叶轮式连续输送泵,因此罗茨风机的动能可以发挥极致,适合较远距离的连续输送。考虑到螺旋叶片材质极限等情况,不宜输送磨削性较强,硬度、温度较高的物料。输送当量距离≤400m,垂直高度≤30m,堆比重≤3.0t/m3,粉体细度≤15目,含水率≤3%(以抓紧后松手,自由落体时不成团为基准),粉体瞬时温度≤180℃。(以上数据匀取设备极限仅作为选型参考)

  输送工艺

    多灰斗输送工艺一:


    转库输送工艺二:


  n 螺旋泵外形图

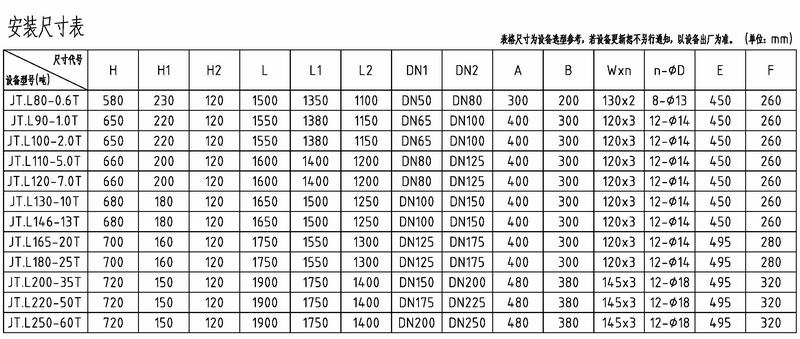

  n 安装尺寸


  n 螺旋泵参数表


  n 螺旋输送泵工程案例

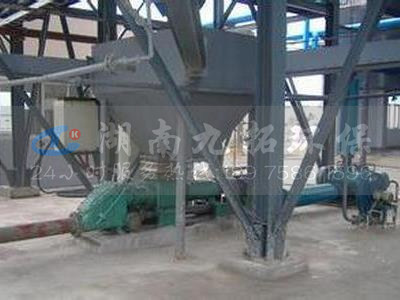

螺旋泵01(水印).jpg  螺旋泵02(水印).jpg

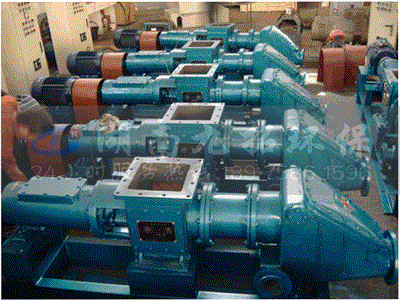

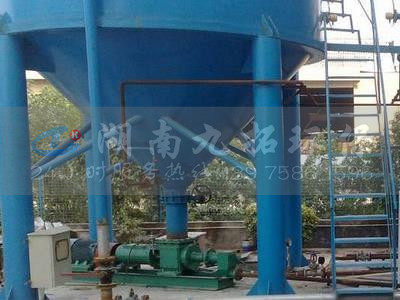

螺旋泵03(水印).jpg  螺旋泵04(水印).jpg
